RCA 07 : Un aspirateur avec un moteur ayant des charbons bloqués

Aspirateurs 8 juillet 2018 Affichages : 2308

Après avoir branché l’aspirateur sur le secteur, en appuyant sur le bouton marche de l’aspirateur, celui-ci ne fonctionne pas.

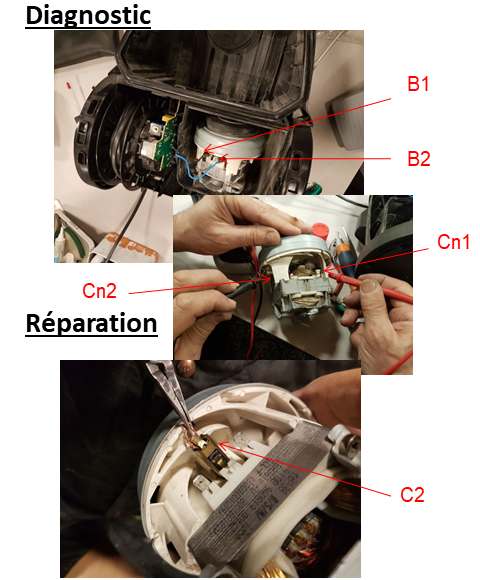

On mesure au multimètre la tension alternative aux bornes B1 et B2 du moteur. Celle-ci indique 220V. Le moteur est donc défaillant puisqu’il ne fonctionne pas alors qu’il est alimenté en 220V alternatif
On effectue hors tension un test de continuité entre les deux charbons Cn1 et Cn2 du moteur et on constate qu’il n’y a pas de continuité.
On constate que le charbon Cn2 est bloqué. Il ne coulisse pas dans son logement
Le charbon Cn2 est extrait avec son ressort hors de son logement par traction au niveau d’une de ses extrémités à l’aide d’une pince.
Le charbon Cn2 et son logement L sont nettoyés avec de la bombe à contact pour permettre le coulissement du charbon dans son logement. Après nettoyage on constate qu’il y a une continuité de courant entre les charbons C1 et C2
Risques:
Risque d'électrisation au niveau des bornes B1 et B2 de l'aspirateur lorsque celui-ci est démonté et sous tension
Précautions:
Pour réaliser le test de tension entre les bornes B1 et B2, hors tension placer le multimètre entre ces bornes pour mesurer la tension, s'écarter du circuit électrique puis mettre le circuit sous tension en restant à distance.
Réaliser le test de continuité pour vérifier la continuité entre les charbons Cn1 et Cn2 hors tension
