RCA 06 : Un aspirateur avec un triac défaillant

Aspirateurs 8 juillet 2018 Affichages : 2682

On branche l’aspirateur et on appuie sur le bouton marche, l’aspirateur ne fonctionne pas.

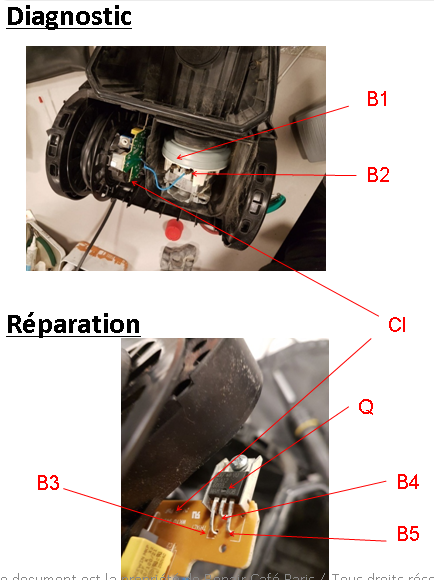

Bouton marche appuyé, on mesure au moyen d’un multimètre la tension alternative aux bornes B1 et B2 du moteur. La tension alternative mesurée est nulle (tension alternative de 0V mesurée au multimètre).
La panne semble donc localisée en amont du moteur, peut-être sur la carte électronique Cl
On fait un test de continuité au niveau des bornes B3, B4 et B5 du triac Q et on constate que le triac Q est passant entre les bornes B3B4, B4B5 et B3B5
Le triac Q ne devrait pas être passant entre toutes ces bornes. Il faut changer à l’identique ce triac qui est défectueux (voir les références sur son corps)
Risques:
Risque d'électrisation au contact du circuit électrique de l'aspirateur lorsque celui-ci est démonté et sous tension
Précautions:
Pour réaliser le test de tension entre les bornes B1 et B2, hors tension placer le multimètre entre ces bornes pour mesurer la tension, s'écarter du circuit électrique puis mettre le circuit sous tension en restant à distance.
Réaliser le test de continuité pour vérifier le bon fonctionnement du triac hors tension
