Les objets de la cuisine.

RCA 98 : Un grille pain avec un cordon d'alimentation défaillant

Grille pain Clics : 4457
  • Niveau de complexité: Très Facile
  • Temps nécessaire: 30 min
  • Compétences nécessaires: Moyenne

rca 98 ld

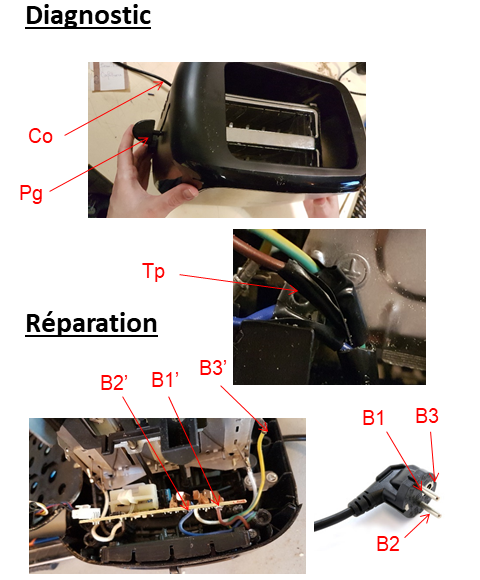

  • Lorsqu'on branche le cordon d'alimentation Co du grille pain sur le secteur et que l'on abaisse la poignée Pg pour faire chauffer le pain, le grille pain ne chauffe pas.
  • Après démontage et hors tension, on réalise au multimètre un test de continuité entre les bornes B1 et B1' d'extrémité du cordon d'alimentation et on remarque que le courant n'est pas passant entre ces deux bornes. Par un test analogue on remarque que le courant n’est pas passant entre les bornes d’extrémité B2 et B2' et entre les bornes d’extrémité B3 et B3' du cordon d'alimentation.
  • Les trois fils du cordon d'alimentation Co sont donc coupés quelque part entre ses bornes d’extrémité. Il faut donc remplacer le cordon d'alimentation Co ou rechercher le point de coupure Tp et rétablir la continuité de part et d'autre de ce point de coupure Tp. NB : Dans le cas illustré ci-contre au niveau du point de coupure la continuité à été rétablie pour chaque fil du cordon d’alimentation Co par soudure puis du scotch d’électricien a été mis autour de chaque fil afin de les isoler les uns par rapport aux autres.
  • Risques:
    Risque d'électrisation au contact de la carte électronique si le grille-pain est démonté et sous tension.
    Risque de coupure avec les parois fines du grille pain lors de son démontage.
  • Précautions:
    Débrancher le grille pain avant de le démonter et tester la continuité entre les bornes B1, B1', les bornes B2, B2' et entre les bornes B3 et B3' hors tension.
