RCA 94 : Un grille pain avec un condensateur défaillant

Grille pain 25 mars 2019 Affichages : 3282

Lorsqu'on branche le grille pain sur le secteur et que l'on abaisse la poignée Pg, la résistance chauffante chauffe mais la poignée Pg ne reste pas en position basse.

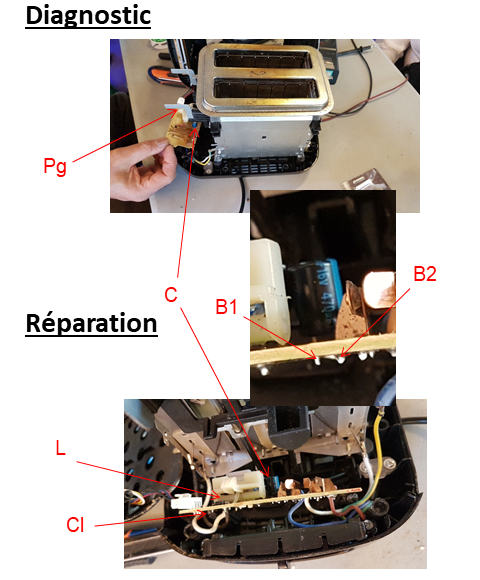

Après démontage, on observe qu'un condensateur C présente une de ses bornes reliée à une des bornes de la bobine L qui permet le maintien de la poignée Pg en position basse. Sous tension, on observe entre les bornes B1 et B2 du condensateur C un tension éloignée des 16V indiquées sur le corps Cr du condensateur C. Cette tension a également du mal à se stabiliser. Hors tension, on dessoude le condensateur C de la carte électronique Cl et on réalise au multimètre un test de capacité entre les bornes B1 et B2 du condensateur C et on remarque qu'il présente une valeur de capacité écartée de plus de 30% de la valeur de capacité inscrite sur son corps (470µF).
Le condensateur C est donc défaillant il faut le remplacer.
Risques:
Risque d'électrisation au contact de la carte électronique Cl si le grille-pain est démonté et sous tension.
Risque de coupure avec les parois fines du grille pain lors de son démontage.
Précautions:
Débrancher le grille pain avant de le démonter. Dessouder le condensateur C de la carte électronique Cl et le tester hors tension.
Pour éviter de se couper faire attention au contact des parois coupantes du grille pain dans son démontage.
