Lorsqu'on branche la plaque à induction sur le secteur le disjoncteur saute.

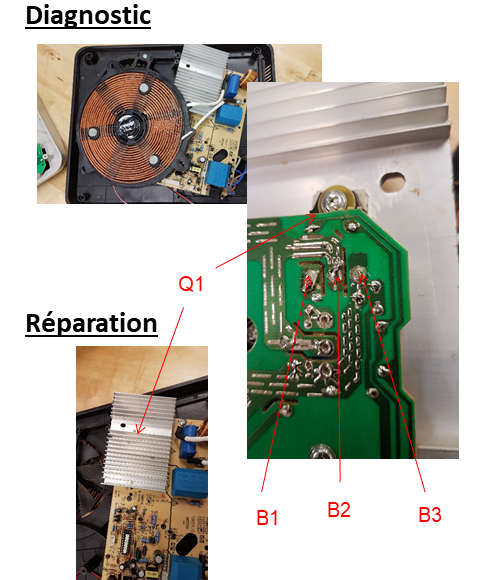

Après démontage, on réalise au multimètre un test de continuité entre les bornes B1 et B2 du transistor de puissance Q1. On remarque que le courant est passant dans les deux sens, à savoir de B1 à B2 et de B2 à B1. De façon analogue, on remarque que le courant est passant dans les deux sens entre les bornes B2 et B3 et entre B1 et B3.
Le transistor Q1 est défaillant, il faut le remplacer. NB : sur les photos on remarque que le transistor Q1 porte une plaque métallique avec des ailettes pour assurer son refroidissement. Le transistor est soumis à d’importants échauffements en fonctionnement d’où son système de refroidissement.
Risques: Risque d'électrisation au contact de la carte électronique si la plaque à induction est démontée et sous tension
Précautions: Débrancher la plaque à induction avant de la démonter et tester la continuité entre les bornes B1, B2 et B3 du transistor Q1 hors tension.
