RCA 17 : Un fer à repasser avec un fusible thermique défaillant

Fers à repasser 8 juillet 2018 Affichages : 4866

Lorsque le fer à repasser est branché sur le secteur il ne s’allume pas et ne chauffe pas.

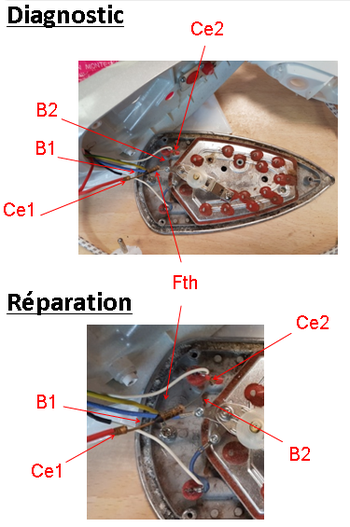

Après avoir démonté le fer à repassé, on effectue un test de continuité entre les bornes B1 et B2 du fusible thermique Fth (celui-ci n’est pas visible au démontage car il est situé à l’intérieur d’une gaine thermique).
Après un test de continuité, on constate que le fusible thermique Fth est défaillant car il n’est pas passant entre ses bornes B1 et B2.
Le fusible thermique doit être remplacé par un autre équivalent (voir les indications d’intensité et de température sur le corps de celui-ci) en utilisant des cosses Ce1, Ce2 que l’on vient sertir (serrer) au niveau des bornes B1 et B2 du fusible thermique Fth afin de relier le fusible thermique Fth avec les fils rouge et blanc.
NB : il ne faut pas souder le fusible thermique car la température de fonctionnement du fer à souder va rompre le fusible thermique (sa fonction est de se rompre à température élevée pour préserver le circuit électrique).
Risques:
Risque d'électrisation au contact du fusible thermique si le fer à repasser est démonté et sous tension
Précautions:
Débrancher le fer à repasser avant de le démonter et tester le fusible thermique Fth hors tension.
