RCA 03 : Une lampe avec un transformateur ayant des transistors de puissance défaillants

Lampes 18 juin 2018 Affichages : 1365

La lampe halogène ne s’allume plus

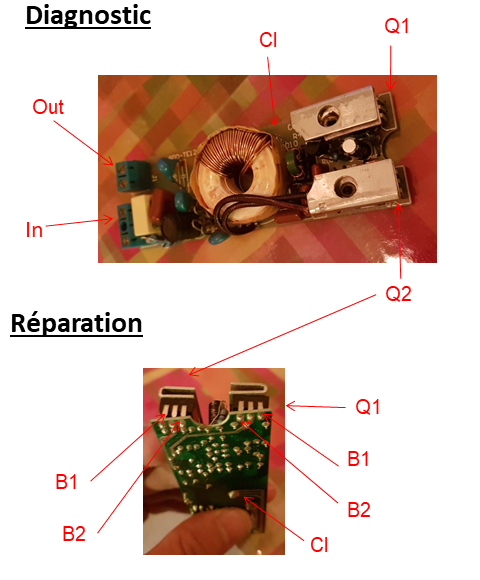

Lorsque l’entrée In de la carte électronique Cl est alimentée en 220V alternatif, en sortie Out de la carte électronique Cl on mesure au multimètre 0V alternatif.
Lorsqu’on teste en continuité les transistors de puissance Q1 et Q2, il s’avère que le courant passe entre les bornes B1 et B2 des deux transistors de puissance Q1 et Q2
Les transistors de puissance Q1 et Q2 sont donc défaillants (le courant ne devrait pas passer entre les bornes B1 et B2).
Il faut remplacer ces transistors de puissance (pour cela voir les références des transistor marquées sur leur corps afin de pouvoir les remplacer à l’identique)
Risques:
Risque d'électrisation avec la tension secteur par contact avec la carte électrique Cl lorsque la lampe est raccordée au secteur.
Précautions:
Lors du test au multimètre sous tension tension pour vérifier avoir une tension en sortie out, ne placer à distance de la carte électronique Cl
Tester la continuité entre les bornes des transistors hors tension.
