RCA 79 : Une lampe avec un transformateur défaillant

Lampes 1 décembre 2018 Affichages : 1458

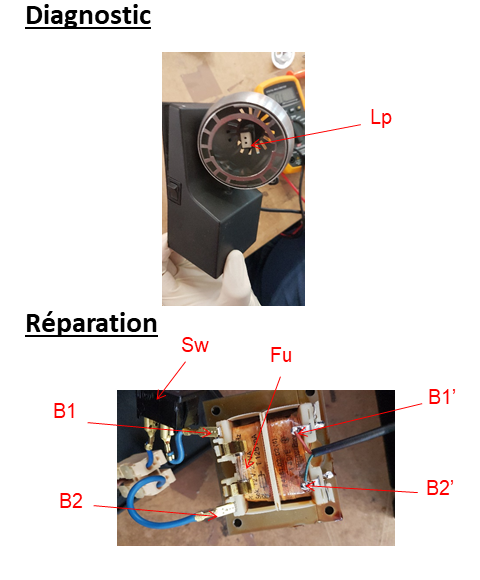

Lorsqu'on branche la lampe Lp sur le secteur et que l'on met l'interrupteur Sw en position marche, la lampe Lp ne s'allume pas.
Après démontage, après avoir retiré le fusible électrique Fu de son support, on réalise au multimètre un test de continuité entre les bornes d’extrémité des bobines du transformateur, à savoir entre les bornes B1 et B2 de la première bobine (bobine primaire) et entre les bornes B1' et B2' de la deuxième bobine (bobine secondaire) du transformateur.
On remarque que le courant ne passe pas entre les bornes B1 et B2 tandis qu'il est passant entre les bornes B1' et B2'. La bobine qui relie les bornes B1 et B2 est donc défaillante (elle est coupée) il faut la remplacer.
NB : Les traces noires de « chauffe » sur le corps du transformateur sont un indice d’un échauffement anormal survenu en fonctionnement.
Risques:
Risque d'électrisation au niveau des bornes du transformateur si la lampe est démontée et sous tension
Précautions:
Débrancher la lampe avant de la démonter et tester la continuité entre les bornes B1 et B2 du bobinage primaire et entre les bornes B1' et B2' du bobinage secondaire hors tension.
